CATIA DMU（Digital Mock-Up）运动仿真是CATIA软件中的一个重要功能模块，主要用于机械机构的运动仿真和分析。它可以帮助用户在虚拟环境中模拟机械装置的运动行为，验证设计的合理性，并优化机构的性能。CATIA DMU运动仿真的详细介绍和操作要点：
一、CATIA DMU运动仿真的核心功能
1. 运动副创建
支持多种运动副类型，如旋转副、滑动副、圆柱副、球面副、齿轮副等。
通过约束关系定义零件之间的运动自由度，确保机构能够按照预期运动。
2. 运动仿真与分析
可以模拟机构的运动轨迹、速度、加速度等参数。
提供干涉检查、最小间隙分析、碰撞检测等功能，帮助用户发现设计中的问题。
3. 动画与视频导出
支持生成运动仿真动画，并导出为视频文件，便于展示和分享。
4. 高级分析工具
提供运动包络体、运动轨迹生成等功能，帮助用户更全面地了解机构的运动特性。
二、CATIA DMU运动仿真的基本操作步骤
1. 模型准备
在装配模式下将零件按照设计要求进行装配，确保零件之间的约束关系正确。
2. 创建运动机构
进入DMU Kinematics模块，新建一个机械装置（Mechanism）。
添加运动副，定义零件之间的运动关系（如旋转、滑动等）。
3. 设置驱动与仿真参数
选择一个运动副作为驱动源（如旋转副的角度驱动），并设置驱动范围。
定义仿真时间范围、步长等参数。

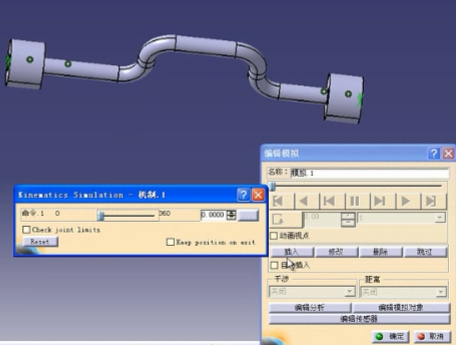

4. 运行仿真
点击“开始仿真”按钮，观察机构的运动状态，检查是否存在干涉或异常。
5. 结果分析与优化
使用分析工具评估机构的运动性能，如速度、加速度曲线、干涉区域等。
根据仿真结果调整设计，优化机构性能。
